充填工業泵的型號及選型的主要參數
一、充填工業泵的型號
二、選型主要參數計算
1、我公司提供礦山工業充填泵定制化設計。
2、工作壓力:尾礦濃度68～70%，輸送管線水平距離約為2000米，
分析如下:一般在尾砂水平輸送選擇中，根據實際生產情況與我公司為長沙礦冶院所做多次實驗結論，在質量濃度為68～70%左右，坍落度為240～260mm料漿，其百米阻降約為0.3～0.4MPa。在2000m水平輸送距離情況下阻力約為6～8Mpa，本設備最大輸送壓力為15Mpa，完全能滿足使用需要。
3、功率選擇:本設備在輸送方量為82 m3/h生產量情況下，出口壓力保證9.5MPa，在發生異常情況時，設備最大能輸出15.3MPa壓力時并保證52.1m3/h大方量輸出。設備功率完全滿足使用工況，其設備性能參數及恒功率曲線圖如下：
三、泵送性能參數表
1.泵送性能參數
|
q(cm3/r) |
Q(L/min) |
P1(bar) |
H(m3/h) |
Z(n/min) |
P2(bar) |
|
297.72 |
427.41 |
320 |
52.11 |
7.79 |
153.37 |
|
317.57 |
455.9 |
300 |
55.49 |
8.3 |
143.79 |
|
340.25 |
488.46 |
280 |
59.34 |
8.87 |
134.2 |
|
366.42 |
526.04 |
260 |
63.76 |
9.54 |
124.62 |
|
396.96 |
569.88 |
240 |
68.89 |
10.3 |
115.03 |
|
433.05 |
621.68 |
220 |
74.92 |
11.2 |
105.44 |
|
476.35 |
683.85 |
200 |
82.1 |
12.28 |
95.86 |
|
520 |
746.51 |
183.21 |
89.29 |
13.35 |
87.81 |
|
|
|
|
|
|
|
|
注：P1:系統壓力 q:液壓泵排量 Q:液壓泵流量 |
|||||
|
P2:泵送壓力 H:泵送方量 Z：泵送次數 |
|||||

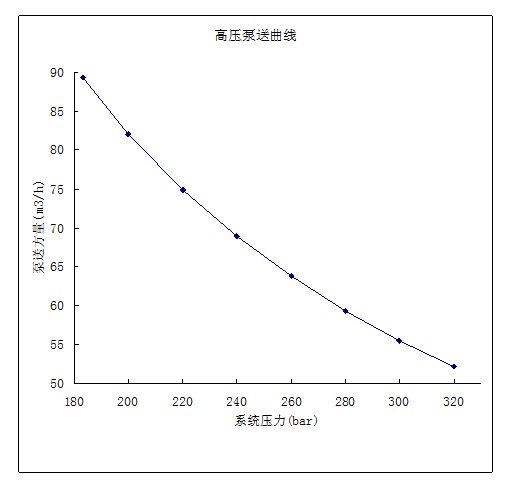

2、泵送性能曲線圖
3、外部管道推薦選擇：在管道輸送時，管道流速選擇時候要綜合考慮流速與管道沿程阻力關系，流速與管道磨損的關系，流速與料漿沉降關系，水平輸送一般情況下選擇1.2～1.5m/s管道流速較為合適。在實際輸送方量為80 m3/h生產量情況下，選擇內徑150mm管徑，管徑流速為1.25m/s。
4、設備布置：
本設備采用泵送單元與動力單元獨立安裝，中間采用軟管連接，設備布置可依據現象情況靈活設計?？梢圆捎闷叫胁贾?，L型布置，一字形布置等。
如果您想了解更多關于充填工業泵的相關信息，歡迎撥打湖南宇泰重工銷售熱線：18774995599取得聯系。
